Клапаны Ду25 в Уфе

Определение

Клапаны Ду25 – это трубопроводная арматура с условным проходом (диаметром) 25 мм, предназначенная для управления потоками жидких и газообразных сред в трубопроводах. Ду (DN) – условный диаметр прохода, который является основным параметром при подборе арматуры.

Конструкция

Клапан Ду25 состоит из следующих основных элементов:

• Корпус – проходная часть, через которую движется рабочая среда; изготавливается из различных материалов в зависимости от условий эксплуатации
• Запорный или регулирующий элемент (затвор) – плунжер, игла, тарелка или мембрана, которая перекрывает или изменяет проходное сечение
• Шток (шпиндель) – передаёт усилие от привода к затвору; может быть выдвижным или невыдвижным
• Седло – уплотнительная поверхность, с которой взаимодействует затвор при закрытии
• Уплотнение – сальниковое, сильфонное или кольцевое; обеспечивает герметичность по штоку
• Крышка – закрывает корпусную полость, через неё проходит шток
• Приводной узел – маховик, рукоятка, электропривод, пневмопривод или электромагнитная катушка

Принцип работы

Принцип работы клапана Ду25 зависит от его типа:

• Запорные клапаны – обеспечивают полное открытие или перекрытие потока. При вращении маховика или срабатывании привода шток опускается, прижимая затвор к седлу, и поток прекращается. При поднятии штока – поток возобновляется.
• Регулирующие клапаны – изменяют параметры (давление, расход) рабочей среды путём изменения проходного сечения. Усилие от привода передаётся через шток на плунжер, который перемещается вверх и вниз, меняя площадь проходного сечения в затворе.
• Электромагнитные клапаны – открываются или закрываются при подаче электрического сигнала на катушку, которая перемещает якорь с уплотнением.

Ключевые особенности и преимущества

• Высокая герметичность – класс герметичности «А» по ГОСТ Р 54808-2011 / ГОСТ 9544-2015 у многих моделей
• Широкий диапазон рабочих давлений – от Ру6 до Ру400 кгс/см²
• Многообразие материалов корпуса – позволяет подобрать клапан под конкретную рабочую среду и температуру
• Точность регулирования – особенно у игольчатых и плунжерных моделей, где сечение прохода может составлять всего 4 мм
• Надёжность в условиях повышенного давления – конструкции адаптированы для работы при высоких параметрах среды
• Возможность автоматизации – клапаны Ду25 могут оснащаться электрическими, пневматическими и электромагнитными приводами

Основные разновидности

• Запорные (вентили) – для полного перекрытия потока
• Регулирующие – для плавного изменения расхода и давления
• Запорно-регулирующие – совмещают функции запора и регулирования
• Игольчатые – для работы с малыми расходами и высоким давлением, затвор выполнен в виде конусной иглы
• Сильфонные – герметичность по штоку обеспечивается сильфоном, без сальникового уплотнения
• Электромагнитные (соленоидные) – управление потоком осуществляется электромагнитной катушкой

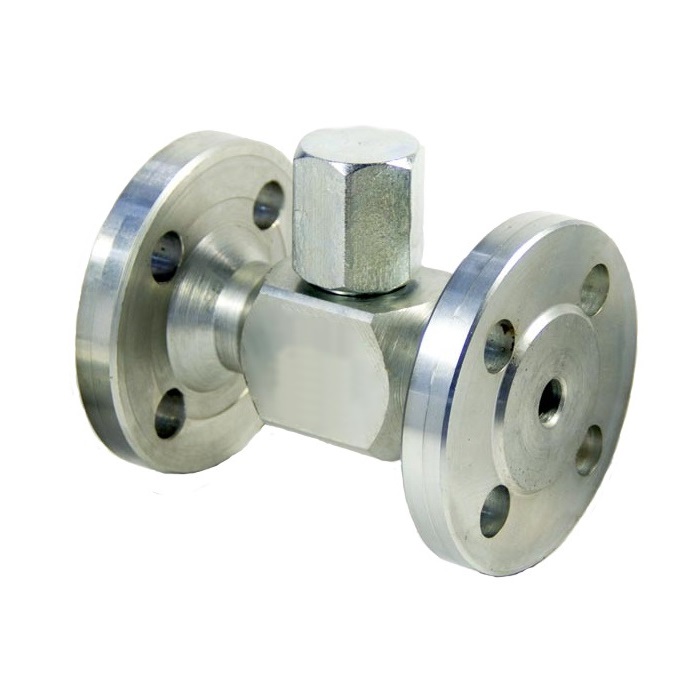

• Обратные – предотвращают обратный поток среды
• Балансировочные – для поддержания заданного расхода и перепада давления в системах
• Предохранительные (перепускные) – для защиты оборудования от превышения давления
• Диафрагменные (мембранные) – затвор выполнен в виде эластичной мембраны

Где применяется

• Теплоэнергетика – трубопроводы тепловых электростанций, котельные, тепловые пункты
• Нефтегазовая промышленность – технологические трубопроводы нефтяных и газовых производств
• Химическая промышленность – работа с агрессивными, токсичными и пожароопасными средами
• Системы отопления и водоснабжения – индивидуальные тепловые пункты, циркуляционные контуры
• Пищевая промышленность – технологические линии с требованиями к материалам корпуса
• Металлургия – системы охлаждения и смазки
• Лабораторные установки и испытательные стенды – байпасные линии, контуры охлаждения
• Системы измерения и учёта – манометрические линии, отборные устройства

Ограничения конструкции

• Игольчатые модели с сечением прохода 4 мм чувствительны к загрязнённым средам – возможно засорение
• Плунжерные (неразгруженные) дроссельные узлы требуют более мощных приводов при высоких перепадах давления
• Сальниковое уплотнение требует периодического обслуживания и подтяжки
• Ограничения по температуре зависят от материала уплотнения: фторопласт – до +200°C, ТРГ-кольца – до +425°C, металл-металл – до +650°C
• Не рекомендуется установка на трубопроводах, подверженных вибрации

Варианты управления

• Ручное – маховик, рукоятка или штурвал, установленные непосредственно на шпинделе
• Электропривод – встроенный или колонкового типа; позволяет автоматизировать управление
• Пневмопривод – управление сжатым воздухом; применяется в химической и нефтегазовой промышленности
• Электромагнитный привод (соленоид) – быстрое открытие/закрытие по электрическому сигналу
• Конический редуктор – применяется для снижения усилия на маховике при высоких давлениях

Рабочие среды

• Вода и пар (вода-пар) – наиболее распространённая среда в теплоэнергетике
• Воздух и газы – нейтральные и агрессивные
• Углеводороды – жидкие и газовые смеси
• Жидкие и газообразные среды, в том числе агрессивные, токсичные и пожароопасные
• Масла – в системах смазки станков и турбин
• Холодоносители – в контурах промышленного охлаждения

Виды присоединения

• Муфтовое (резьбовое) – внутренняя резьба 3/8"; типы резьбы: G, K, NPT, RC
• Под приварку – присоединение сваркой к трубопроводу, обеспечивает максимальную герметичность соединения
• Фланцевое – соединение через фланцы с прокладками
• Цапковое – резьбовое присоединение с цапкой (выступом на корпусе)

Материал корпуса и запорного элемента

• Углеродистые стали – сталь 20, 25, 09Г2С – для воды, пара, нейтральных сред
• Коррозионностойкие стали – 12Х18Н10Т, 10Х17Н13М3Т – для агрессивных сред
• Жаропрочные стали – 12Х1МФ – для высокотемпературных применений на ТЭС
• Латунь и бронза – для систем отопления, водоснабжения и нейтральных сред
• Серый чугун – для менее ответственных применений при невысоких давлениях
• Титановые сплавы – для высокоагрессивных сред
• Запорный элемент – нержавеющая сталь (игла, плунжер), закалённая высоколегированная сталь (40Х13), стеллит, твёрдые сплавы; уплотнение «металл-металл» или мягкое (фторопласт, NBR, FKM/Viton, EPDM, PTFE)

Наиболее востребованные диаметры и давления

Для клапанов Ду25 основной диаметр составляет 25 мм. Наиболее распространённые значения условного давления (Ру):

• Ру16 (1,6 МПа) – системы отопления, водоснабжения, балансировочные клапаны
• Ру25 (2,5 МПа) – общепромышленное применение
• Ру40 (4,0 МПа) – повышенные давления
• Ру100 (10 МПа) – энергетика, высокие параметры пара
• Ру160 (16 МПа) – игольчатые клапаны высокого давления
• Ру250 (25 МПа) – сверхвысокие давления, энергетика
• Ру400 (40 МПа – сверхвысокое давление, специальные применения

Наиболее востребованные сочетания: Ду25 Ру16 (муфтовые, системы отопления), Ду25 Ру100 (под приварку, энергетика), Ду25 Ру160-400 (игольчатые, высокое давление).

Основные производители в России

• ООО «Динамика» (Казань) – производитель запорных игольчатых клапанов высокого давления Ду6–200, Ру16–400 кгс/см²
• Чеховский завод «Энергомаш» / ЧЗЭМ (Чехов, Московская область) – производитель запорных клапанов для ТЭС и АЭС, DN6–65
• Бологовский арматурный завод / БАЗ (Бологое, Тверская область) – производитель муфтовых запорных клапанов из латуни
• АО «РУСТ-95» – производитель запорных, запорно-регулирующих и регулирующих клапанов для нефтегазовой, химической и энергетической отраслей
• НПО «Нефтехимавтоматика» / НХА – производитель регулирующих, запорно-регулирующих и отсечных клапанов Ду25 с пневматическим и электрическим приводом

Наиболее популярные бренды

• Danfoss – балансировочные и регулирующие клапаны Ду25 (серия AB-QM)
• Zetkama – запорные клапаны Ду25 (чугунные муфтовые, серия 201)
• SMART – электромагнитные клапаны Ду25 (латунь, нержавеющая сталь)
• LD – запорные и обратные клапаны для систем отопления и водоснабжения
• Ридан – регулирующие и запорно-регулирующие клапаны для систем теплоснабжения

Где купить клапаны Ду25 в Уфе?

Купить клапаны Ду25 по цене завода-производителя можно в нашей компании. Подберём по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны Ду25 в Уфе?

Цена на клапаны Ду25 зависит от объёма закупки, наличия у нас на складах и стоимости доставки (если везём под заказ из Китая) или производим под заказ.
